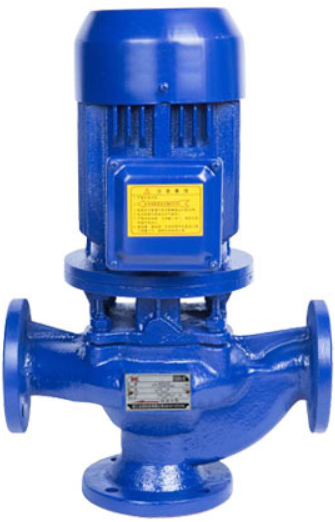

「排污泵」GW型管道式無堵塞排污泵
- 選型報價： 獲取2021年價格
- 流量范圍：8-2600（m3/h）
- 揚程范圍：7-60（m）
- 軸封形式：機械密封
- 泵的類型：離心式
- 功率范圍：0.75-250（KW）
- 口徑范圍：25-500（mm）
- 材質可選：灰鑄鐵,球墨鑄鐵,不銹鋼,鑄鋼
- 連接方式：直連
- 驅動形式：三相交流電機
一、GW管道式無堵塞排污泵主要用途:
GW管道式排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。各行業不同工況GW管道式排污泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2019年無堵塞排污泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。
二、GW管道式無堵塞排污泵產品簡介:
GW型無堵塞潛水排污泵是在引進G外先進技術的基礎上，結合G內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該排污泵泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該排污泵具有效率高、葉輪經動靜平衡試驗，使排污泵在運行中無振動。
三、GW管道式無堵塞排污泵產品特點:
1、排污泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。
4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
5、排污泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。
6、占地面積小，無需建機房，可節省大量基建費用;在電機風葉端加上防護罩，整機可置于室外工作。

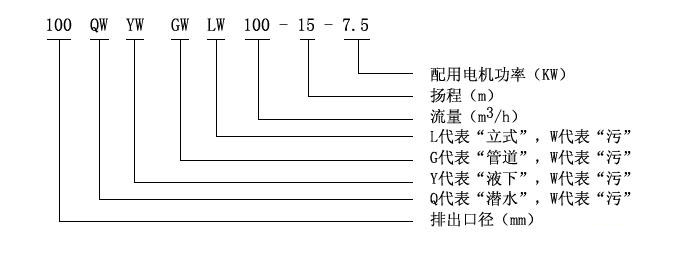

四、GW型管道式無堵塞排污泵型號意義
五、GW型管道式無堵塞排污泵性能參數選型表
| 型 號 |
口 徑 (mm) |
流 量 (m3/h) |
揚 程 (m) |
功 率 (kw) |
轉 速 (r/min) |
效 率 (%) |
| GW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
| GW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| GW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| GW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| GW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| GW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| GW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| GW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| GW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| GW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| GW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| GW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| GW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| GW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| GW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| GW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| GW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| GW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| GW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| GW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| GW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| GW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| GW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| GW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| GW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| GW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| GW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| GW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| GW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| GW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| GW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| GW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| GW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| GW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| GW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| GW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| GW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| GW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| GW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| GW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| GW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| GW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| GW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| GW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| GW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| GW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| GW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| GW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| GW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| GW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| GW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| GW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| GW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| GW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| GW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| GW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| GW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| GW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| GW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| GW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| GW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| GW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| GW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| GW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| GW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| GW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| GW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| GW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| GW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| GW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| GW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| GW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| GW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
用戶可根據此表選型確定型號，如有特殊情況可咨詢我公司技術人員。

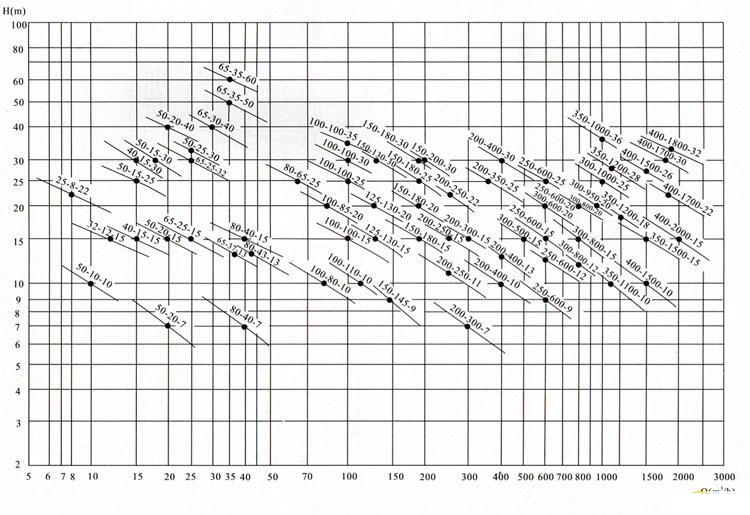

六、GW型管道式無堵塞排污泵曲線圖譜

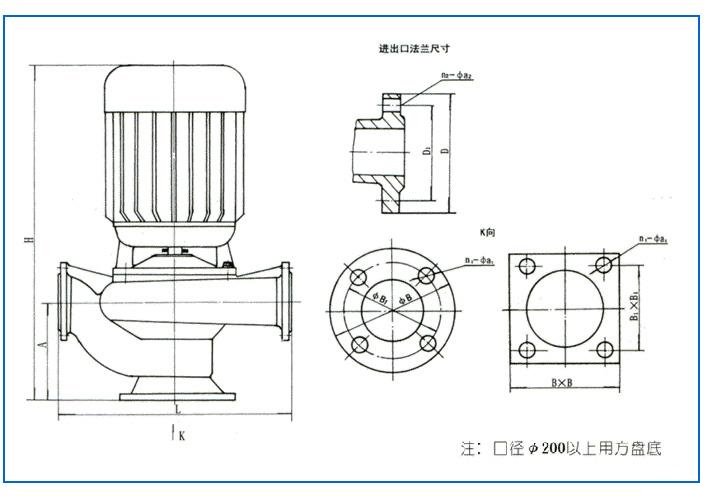

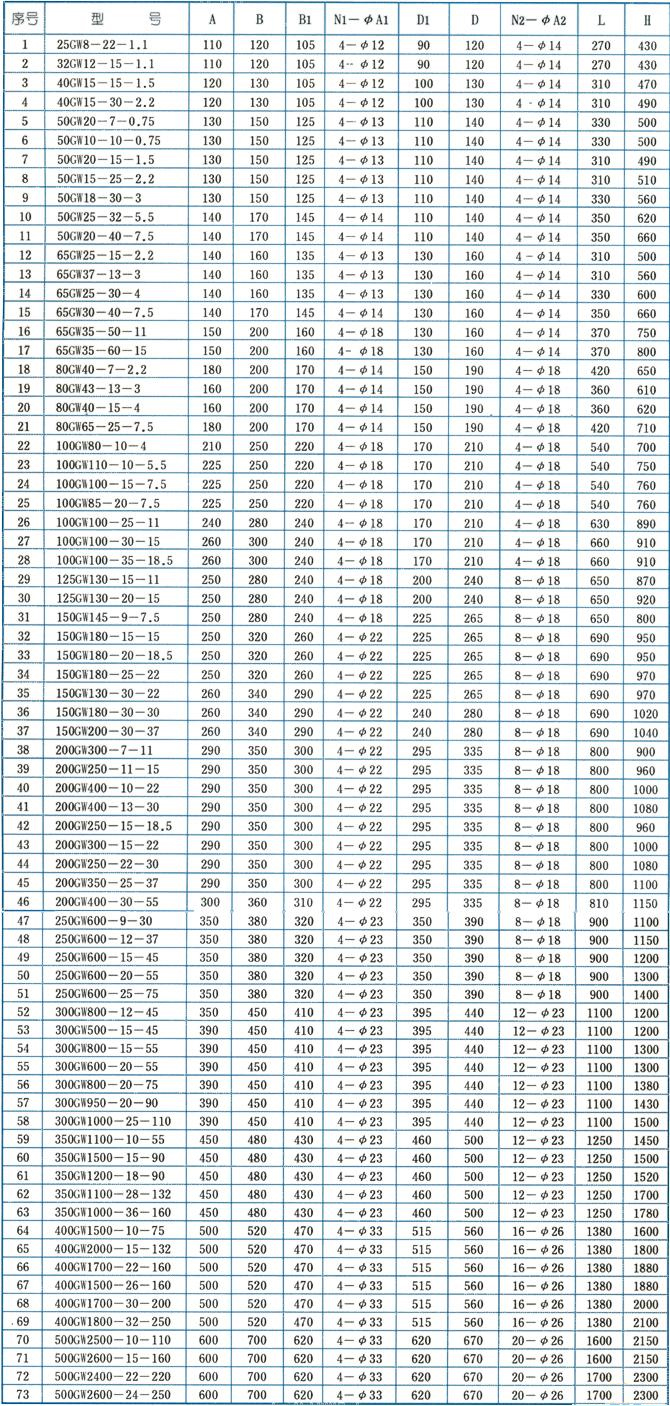

七、GW型管道式無堵塞排污泵安裝尺寸圖
備注：以上參數選型表只是GW型管道式無堵塞排污泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的無堵塞排污泵型號產品。
在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于GW型管道式無堵塞排污泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2019價格有任何問題，請您致電我公司24小時熱線，我們將竭誠為您提供優質的服務。
