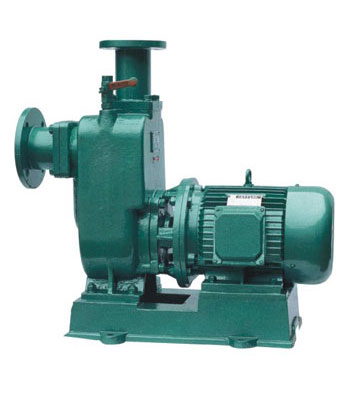

「自吸泵」ZWL直聯式自吸排污泵
- 選型報價： 獲取2021年價格
- 流量范圍：5-800（m3/h）
- 揚程范圍：12-60（m）
- 軸封形式：機械密封
- 泵的類型：離心式
- 功率范圍：1.1-55（KW）
- 口徑范圍：25-300(mm)
- 材質可選：灰鑄鐵,球墨鑄鐵,不銹鋼,鑄鋼
- 連接方式：直連
- 驅動形式：三相交流電機
上海品牌廠家沈泉泵閥生產制造的ZWL型直聯式自吸無堵塞排污泵是在傳統聯軸器ZW直自吸無堵塞排污泵的基礎上取消了聯軸器，電機軸加長直接連接泵腔和葉輪，提高了傳動效率，同時因為沒有聯軸器，所以在裝配和后續維修中可以不用做電機，泵頭中間聯軸器的對中，大大得減小了操作難度，特別是后續用戶在現場維修時的提供了很大的便利性。
一、ZWL直聯式自吸排污泵用途:
1、適用于工業和城市給排水，環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗，設備冷卻等。使用介質溫度不超過80℃，粘度≤100厘珀、含固量可達30%以下。 各行業不同工況ZWL直聯式自吸泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2019年自吸泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。在無雜質的介質中可選用ZXL清水自吸離心泵，成本更低。
二、ZWL直聯式自吸泵產品概述:
ZWL直聯式自吸泵系本公司根據G內外有關技術資料經消化、吸收、改進后研制而成的一種結構新穎的產品屬G內S創。各項技術性能指標居G內領先，達到GJ先進水平，具有廣闊的應用市場和發展前景。
三、ZWL直聯式自吸泵產品特點:
1、結構緊湊。該兩系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。
2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有G好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。
3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。
4、采用先進水力模型、具有效率高、性能好等特點。
5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。
四、ZWL直聯式自吸泵使用條件:
1、周圍環境溫度≤40℃，海撥高度≤1000m，相對濕度 ≤95%，介質溫度≤80℃，特要求可達200℃。
2、自吸高度不能超過規定值5-6.5米，吸入管長度≤10米

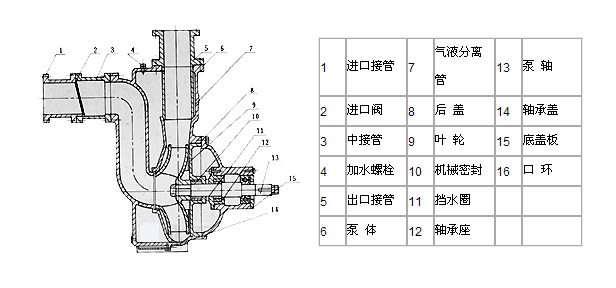

五、ZWL直聯式自吸無堵塞排污泵(結構圖紙)
六、ZWL直聯式自吸無堵塞排污泵性能參數選型表
型號 |
流量 |
揚程 |
功率 |
轉速 |
效率 |
汽蝕余量 |
自吸高度 |
自吸時間 |
重量 |
(m3/h) |
(m) |
(kw) |
(r/min) |
(%) |
(m) |
(m) |
(min/m) |
||
ZWL25-8-15 |
8 |
15 |
1.5 |
2900 |
45 |
2 |
5 |
3 |
68 |
ZWL32-9-30 |
9 |
30 |
3 |
2900 |
48 |
2.5 |
5 |
3 |
68 |
ZWL40-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5 |
3 |
95 |
ZWL40-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5 |
3 |
68 |
ZWL40-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5 |
3 |
68 |
ZWL50-10-20 |
10 |
20 |
2.2 |
2900 |
45 |
2.5 |
5 |
3 |
68 |
ZWL50-20-15 |
20 |
15 |
2.2 |
2900 |
45 |
2.5 |
5 |
3 |
68 |
ZWL50-15-30 |
15 |
30 |
3 |
2900 |
48 |
2.5 |
5 |
3 |
95 |
ZWL50-20-35 |
20 |
35 |
5.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
140 |
ZWL50-20-40 |
20 |
40 |
7.5 |
2900 |
48 |
2.5 |
5.5 |
3 |
150 |
ZWL65-30-18 |
30 |
18 |
4 |
2900 |
45 |
2.5 |
5 |
3 |
125 |
ZWL65-25-30 |
25 |
30 |
5.5 |
2900 |
50 |
3 |
5 |
3 |
135 |
ZWL65-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3 |
5.5 |
2 |
140 |
ZWL65-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3 |
5 |
3 |
150 |
ZWL65-65-25 |
65 |
25 |
11 |
2900 |
52 |
3 |
5 |
3 |
200 |
ZWL80-40-16 |
40 |
16 |
4 |
2900 |
50 |
3 |
5 |
3 |
125 |
ZWL80-40-25 |
40 |
25 |
7.5 |
2900 |
50 |
3 |
5 |
3 |
140 |
ZWL80-25-40 |
25 |
40 |
7.5 |
2900 |
50 |
3 |
5.5 |
2 |
150 |
ZWL80-65-25 |
65 |
25 |
11 |
2900 |
52 |
3 |
5 |
3 |
220 |
ZWL80-80-35 |
80 |
35 |
15 |
2900 |
45 |
3 |
5.5 |
3 |
250 |
ZWL80-50-60 |
50 |
60 |
22 |
2900 |
55 |
3 |
5.5 |
3 |
300 |
ZWL100-100-15 |
100 |
15 |
7.5 |
1450 |
50 |
4 |
5 |
3 |
230 |
ZWL100-80-20 |
80 |
20 |
7.5 |
1450 |
53 |
4 |
5 |
3 |
230 |
ZWL100-100-20 |
100 |
20 |
11 |
1450 |
53 |
4 |
5 |
3 |
270 |
ZWL100-100-30 |
100 |
30 |
22 |
1450 |
53 |
4 |
5 |
2 |
320 |
ZWL100-80-45 |
80 |
45 |
30 |
2900 |
53 |
4 |
5.5 |
2 |
380 |
ZWL100-80-60 |
80 |
60 |
37 |
2900 |
53 |
4 |
5.5 |
2 |
430 |
ZWL100-80-80 |
80 |
80 |
45 |
2900 |
53 |
4 |
5.5 |
2 |
480 |
ZWL125-120-20 |
120 |
20 |
15 |
1450 |
55 |
4.5 |
5 |
2 |
380 |
ZWL150-200-15 |
200 |
15 |
15 |
1450 |
60 |
5 |
5 |
3.5 |
380 |
ZWL150-200-20 |
200 |
20 |
22 |
1450 |
60 |
5 |
5 |
3 |
420 |
ZWL150-200-25 |
200 |
25 |
30 |
1450 |
60 |
5 |
5 |
3 |
520 |
ZWL150-180-30 |
180 |
30 |
37 |
1450 |
65 |
5 |
5 |
3 |
580 |
ZWL150-180-38 |
180 |
38 |
55 |
1450 |
45 |
5 |
5 |
3.5 |
700 |
ZWL200-280-14 |
280 |
14 |
22 |
1450 |
65 |
5 |
5 |
3 |
600 |
ZWL200-300-18 |
300 |
18 |
37 |
1450 |
65 |
5 |
5 |
3 |
680 |
ZWL200-280-28 |
280 |
28 |
55 |
1450 |
55 |
4.8 |
5.2 |
3 |
820 |
ZWL250-420-20 |
420 |
20 |
55 |
1450 |
61 |
6 |
4.5 |
2.5 |
1020 |
ZWL300-800-14 |
800 |
14 |
55 |
1450 |
65 |
6 |
4.5 |
2.5 |
1200 |
備注：以上參數選型表只是ZWL直聯式自吸排污泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的自吸泵型號產品。
在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于ZWL直聯式自吸排污泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2019年價格有任何問題，請您致電我公司，我們將竭誠為您提供優質的服務。
