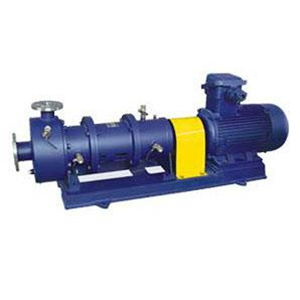

「磁力泵」CQB-G高溫磁力驅動離心泵
- 選型報價： 獲取2021年價格
- 流量范圍：1.9-120(m3/h)
- 揚程范圍：7.5-86(m)
- 軸封形式：磁力
- 泵的類型：離心式
- 功率范圍：0.75-90（KW）
- 口徑范圍：32-100/20-65(mm)
- 材質可選：不銹鋼
- 連接方式：磁力
- 驅動形式：三相交流電機
一、CQB-G高溫磁力泵產品用途：
上海品牌廠家沈泉泵閥生產制造的CQB-G型高溫磁力離心泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、G防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1.6MPa，溫度不超過280℃，密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬顆粒和纖維的液體。各行業不同工況CQB-G型高溫磁力離心泵適用型號的選型及不同材質和配置下的價格問題歡迎致電24小時報價熱線400-6656-887咨詢2019年高溫磁力泵廠家直銷價格，同時可提供外形尺寸、安裝圖紙，結構圖紙、曲線圖譜和安裝尺寸等數據。
二、CQB-G高溫磁力泵產品簡介:
CQB-G型高溫保溫泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使磁力泵的結構增長，更有利于磁力泵的散熱。同時，也十分方便用戶的維修或更換零件，在磁力泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。本系列磁力泵適用于輸送高溫介質，溫度≤300℃。
三、CQB-G高溫磁力泵安裝和調試：
(一)高溫磁力泵應水平安裝.開車前應檢查冷卻箱之潤滑油油位.若油位過低時應及時補充。開泵前.S先應打開冷卻水回路.進水管閥門的開啟度應根據泵正常工作后冷卻出水管的溫度進行調節。
(二)當抽吸液面高于果軸心線時.起動前打開吸入管道閥門即可.若抽吸液面低于泵軸心線時.管道需配備底閥。
(三)泵使用前應進行檢查.電機風葉轉動要靈活.無卡住及異常聲響.各緊固件要緊固。
(四)檢查電機旋轉方向是否與磁力泵轉向標記一致。
(五)電機啟動后.緩慢打開排出閥.待泵進入正常工作狀態后.再將排出閥調到所需開度。
泵停止工作前.應先關閉排出閥門.然后切斷電源.再關閉冷卻水管閥門。
四、CQB-G高溫磁力泵使用注意事項：
(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介質.所以絕對禁止空運轉.同時避免在工作中途停電后再啟動時所造成時空栽運轉。
(二)被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒,需加磁性過濾器。
(三)被輸送的介質及其溫度應在泵材允件范圍內。泵的使用溫度〈280℃，Z大工作壓力1.6MPa, 密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬顆粒和扦維的液體。特殊工況應嚴格按合同協議規定。
(四)對于輸送液為易沉淀結品的介質，使用后應及時清洗，排凈泵內枳液。
(五)磁力泵正常運行1000小時后.應拆檢軸承和端面動環的麿損情況，并更換不宜再用的&損件。
(六)本系列泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵保持距離。如：心臟起博器、信用卡及其它磁卡、計算器，計算機磁盤、手表等。
五、CQB-G系列高溫磁力驅動離心泵性能參數選型表
| 型 號 |
流量 Q m3 /h |
揚程 H m |
汽蝕余量 NPSH m |
轉速 n r/min |
軸功率 Pa Kw |
效率 η % |
配帶電動機功率Kw | |||||||||||||||||
| 介質密度g/cm3 | ||||||||||||||||||||||||
| ≤1 | ≤1.3 | ≤1.84 | ||||||||||||||||||||||
| CQB-G 32-20-125 |
1.9 3.2 3.8 |
22 20 18.5 |
2900 |
0.49 0.58 0.62 |
23 30 31 |
|
|
|
||||||||||||||||
| CQB-G 32-20-160 |
1.9 3.2 3.8 |
34 32 29 |
2900 |
0.84 0.99 1.03 |
21 28 29 |
|
|
|
||||||||||||||||
| CQB-G 40-20-105 |
3.8 6.3 7.5 |
13 12.5 11 |
2900 |
0.42 0.55 0.56 |
32 29 40 |
|
|
|
||||||||||||||||
| CQB-G 40-25-125 |
3.8 6.3 7.5 |
22 20 18.5 |
2900 |
0.81 0.98 1.05 |
28 35 36 |
|
|
|
||||||||||||||||
| CQB-G 40-25-160 |
3.8 6.3 7.5 |
34 32 29 |
2900 |
1.41 1.72 1.79 |
25 32 33 |
|
|
|
||||||||||||||||
| CQB-G 40-25-200 |
3.8 6.3 7.5 |
52.5 50 48 |
2900 |
3.02 3.43 3.77 |
18 25 26 |
|
|
|
||||||||||||||||
| CQB-G 50-40-85 |
7.5 12.5 15 |
9 8 7.5 |
3.5 3.5 4.0 |
2900 |
0.46 0.56 0.61 |
40 49 50 |
|
|
|
|||||||||||||||
| CQB-G 50-32-105 |
7.5 12.5 15 |
13 12.5 11 |
3.5 3.5 4.0 |
2900 |
0.760 0.91 0.94 |
35 47 48 |
|
|
|
|||||||||||||||
| CQB-G 50-32-125 |
7.5 12.5 15 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 |
1.49 1.62 1.63 |
30 42 43 |
|
|
|
|||||||||||||||
| CQB-G 50-32-160 |
7.5 12.5 15 |
34 32 29 |
3.5 3.5 4.0 |
2900 |
2.48 2.79 2.96 |
28 39 40 |
|
|
|
|||||||||||||||
| CQB-G 50-32-200 |
7.5 12.5 15 |
52.5 50 48 |
3.5 3.5 4.0 |
2900 |
5.10 5.49 6.13 |
21 31 32 |
|
|
|
|||||||||||||||
| CQB-G 50-32-250 |
7.5 12.5 15 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 |
9.57 10.89 13.32 |
17.5 25 26 |
|
|
|
|||||||||||||||
| CQB-G 65-50-125 |
15 25 30 |
22 20 18.5 |
3.5 3.5 4.0 |
2900 |
2.25 2.67 2.91 |
40 51 52 |
|
|
|
|||||||||||||||
| CQB-G 65-50-160 |
15 25 30 |
34 32 29.5 |
3.5 3.5 4.0 |
2900 |
4.34 5.07 5.48 |
32 43 44 |
|
|
|
|||||||||||||||
| CQB-G 65-40-200 |
15 25 30 |
53 50 47 |
3.5 3.5 4.0 |
2900 |
8.66 9.20 10.1 |
25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 65-40-250 |
15 25 30 |
82 80 78.5 |
3.5 3.5 4.0 |
2900 |
13.4 14.72 16.88 |
25 37 38 |
|
|
|
|||||||||||||||
| CQB-G 80-65-125 |
30 50 60 |
22.5 20 18 |
4.0 4.0 4.5 |
2900 |
4.48 5.24 5.55 |
41 52 53 |
|
|
|
|||||||||||||||
| CQB-G 80-65-160 |
30 50 60 |
34 32 29 |
4.0 4.0 4.5 |
2900 |
7.72 9.08 9.67 |
36 48 49 |
|
|
|
|||||||||||||||
| CQB-G 80-50-200 |
30 50 60 |
53 50 47 |
4.0 4.0 4.5 |
2900 |
12.03 14.80 16.34 |
36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 80-50-250 |
30 50 60 |
84 80 75 |
4.0 4.0 4.5 |
2900 |
19.06 23.08 26.07 |
36 46 47 |
|
|
|
|||||||||||||||
| CQB-G 100-80-125 |
60 100 120 |
23 20 16.5 |
4.0 4.0 4.5 |
2900 |
8.35 9.73 9.46 |
45 56 57 |
|
|
|
|||||||||||||||
| CQB-G 100-80-160 |
60 100 120 |
35 32 28 |
4.0 4.0 4.5 |
2900 |
12.43 15.85 16.34 |
46 55 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-200 |
60 100 120 |
54 50 47 |
4.0 4.0 4.5 |
2900 |
21.01 25.69 28.44 |
42 53 56 |
|
|
|
|||||||||||||||
| CQB-G 100-65-250 |
60 100 120 |
86 80 74.5 |
4.0 4.0 4.5 |
2900 |
37.98 45.39 49.69 |
37 48 49 |
|
|
|
|||||||||||||||
用戶可根據此表選型確定型號，如有特殊情況可咨詢我公司技術人員。

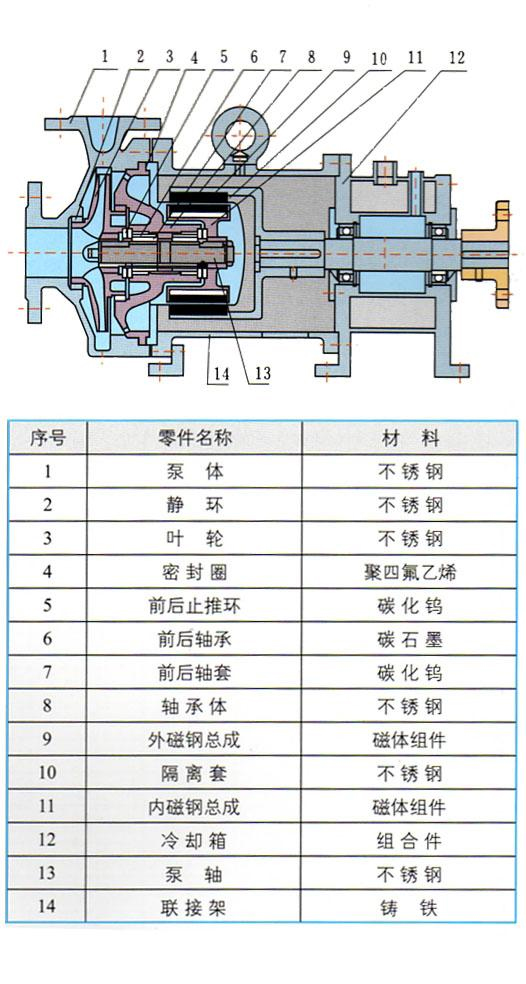

六、CQB-G系列高溫磁力驅動離心泵結構圖

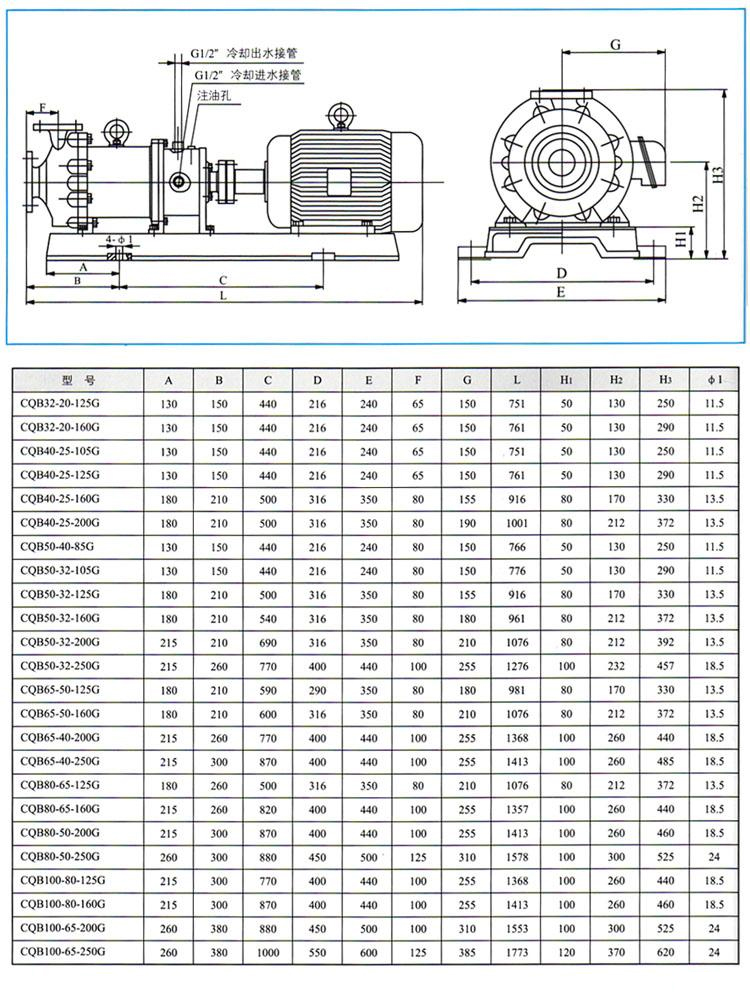

七、CQB-G系列高溫磁力驅動離心泵外形和安裝尺寸
備注：以上參數選型表只是CQB-G高溫磁力驅動離心泵的部分性能參數，如在上表中沒有找到符合貴單位要求的型號參數可以向我們咨詢，我們有專業的工程師為您提供常規產品中沒有的參數選型，更加精準的選出適合貴單位適用的磁力泵型號產品。
在選型過程中請盡量提供以下幾項數據：1、口徑，2、流量，3、揚程或者水頭，4、過流材質，5、流體介質，6、介質粘稠度，7、介質是否含有顆粒，8、電機功率(KW)，9、轉速(r/min)，10、電壓〔V〕，11、使用環境：室內或室外，高原或平原，所處位置是否要求防爆等等，如果你對以上關于CQB-G高溫磁力離心泵的選型，不同流體介質適用泵體，葉輪和機械密封等過流部件的材質及不同配置的2019年價格有任何問題，請您致電我公司，我們將竭誠為您提供優質的服務。
