化工用離心泵的工作原理及結構特點

　　今天上海沈泉管道泵廠就來為大家簡單的講解下化工用離心泵的工作原理及結構特點，大家請跟著小編一起來看看吧。

　　化工用離心泵指的是廣泛應用于化工行業的離心泵，該泵在型號規格上眾多。且不同的廠家生產出來的化工離心泵在型號規格上也會有所不同。而為了方便大家理解，小編就以沈泉牌的IHG立式化工離心泵來為大家進行講解。

　　IHG立式化工離心泵：該泵是采用IH型臥式離心泵之性能參數，在普通的立式泵基礎上進行巧妙組合設計而成的。該泵具有著高效節能、噪音低、性能可靠等優點。供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。

　　化工用離心泵的工作原理：

　　在泵內充滿水的情況下，葉輪旋轉產生離心力，葉輪槽道中的水在離心力的 作用下甩向外圍流進泵殼，于是葉輪中心壓力降低，這個壓力低于進水管內壓力，水就在這個壓力差的作用下由吸水池流入葉輪。這樣水泵就可以不斷地吸水不斷地供水了。

　　除了葉輪的作用之外，螺旋形泵殼起的作用也是很重要的。從葉輪里獲得了能量的液體流出葉輪時具有較大的功能，這些液體在螺旋形泵殼內被收集起來，并在后面的擴散管里把動能變成壓力能。

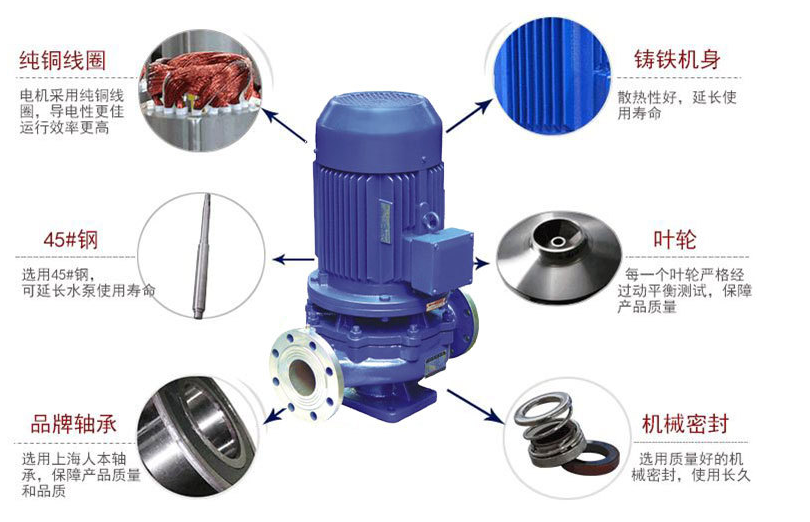

　　化工用離心泵的結構圖：

　　化工用離心泵的特點：

　　1、水泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。

　　2、葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，水泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了水泵的運行平穩，振動小、噪音低。

　　3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

　　4、安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　6、可根據管路布置的要求采用泵的豎式和橫式安裝。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大J提供，希望能夠幫助到大J。
