計量泵的結構及工作原理

　　計量泵(Metering pump)也稱定量泵或比例泵。計量泵是一種可以滿足各種嚴格的工藝流程需要，流量可以在0-100%范圍內無級調節，用來輸送液體(特別是腐蝕性液體)一種特殊容積泵。而了解計量泵的結構組成及原理，可以對用戶在日后的使用中有所幫助。現在，就請大家跟著上海沈泉計量泵廠家一起來看看吧。

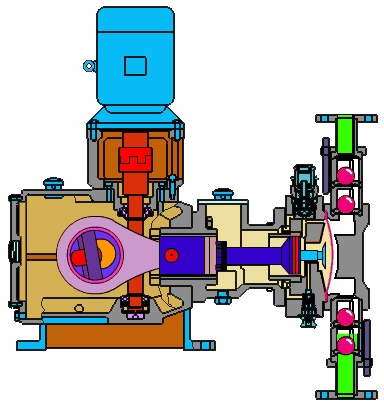

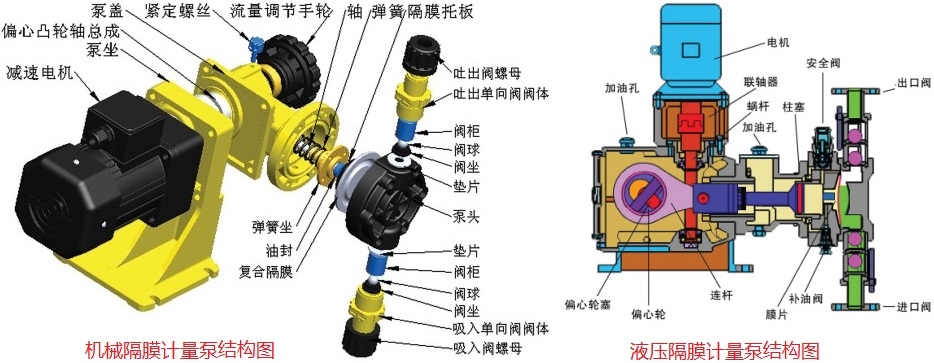

　　計量泵的結構組成：

　　在講解這問題前，需要大家知道的是，計量泵雖然型號眾多，但其主要部件無非就是電機、傳動箱、缸體。其電機可以根據輸送工況來進行靈活的選配，而傳動箱則由蝸輪蝸桿及行程調節器、曲柄連桿等組成，這一部件的主要作用就是用來調節行程的，通過改變移動軸的偏心距來讓柱塞行程發生變化。缸體的組成部件主要是有泵頭、吸入閥組、排出閥組、柱塞和填料密封件。

　　計量泵的工作原理：

　　電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。當柱塞向后死點移時，泵腔內逐漸形成真空，吸入閥打開，吸入液體;當柱塞向前死點移動時，此時吸入閥關閉，排出閥打開，液體在柱塞向進一步運動時排出。在泵的往復循環工作形成連續有壓力、定量的排放液體。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
