　　齒輪泵的工作原理及結構組成

　　今天，上海沈泉管道離心泵廠家要為大家講解的是有關齒輪泵的工作原理及結構組成這一知識內容，大家請跟著小編一起來看看吧。

　　齒輪泵的工作原理：

　　齒輪油泵是利用兩個齒輪相互旋轉以進行工作的，并且對介質的要求不高。通常它的壓力低于6MPa，且流量也很大。齒輪油泵在泵體內裝有一對旋轉齒輪，一個為主動，一個為被動。依靠兩個齒輪的相互嚙合，泵中的整個工作腔被分為兩個獨立的部分：一部分是吸入室，另外一部分是排出室。當齒輪油泵運行時，主動齒輪帶動被動齒輪旋轉。當齒輪從齒輪嚙合到脫開時，在吸入側會形成部分真空，從而抽吸液體。吸入的液體充滿齒輪的每個齒輪，并被帶到排放側。當齒輪進入嚙合時，液體被擠出，形成高壓液體，然后通過泵的排出口排出泵外。

　　齒輪泵的結構組成：

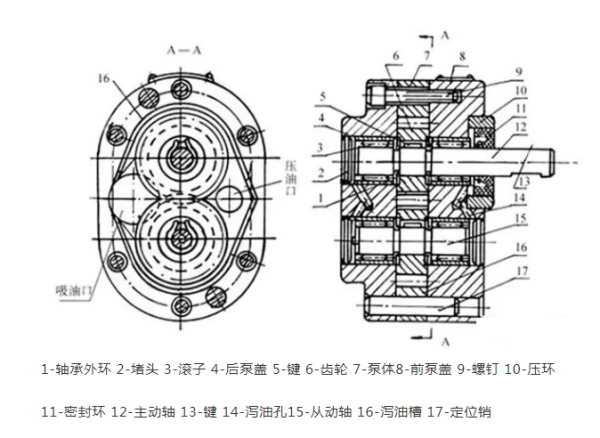

　　從上圖中，我們可以知道組成齒輪泵的主要部件有：1、軸承外環 2、堵頭 3、滾子 4、后泵蓋 5、鍵 6、齒輪 7、泵體 8、前泵蓋 9、螺釘 10、壓環 11、密封環 12、主動軸 13、鍵 14、瀉油孔 15、從動軸 16、瀉油槽 17、定位銷

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭?/span>
