廠家告訴你污水泵揚程的計算精選

　　大家知道污水泵揚程的計算是什么嗎?今天上海沈泉水泵廠家為大家特地的來講解一下，請大家跟著小編來看看吧。

　　污水泵的揚程計算是選擇泵的重要依據，這是由管網系統的安裝和操作條件決定的。計算前應S先繪制流程草圖，平、立面布置圖，計算出管線的長度、管徑及管件型式和數量。

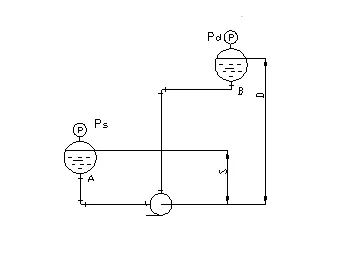

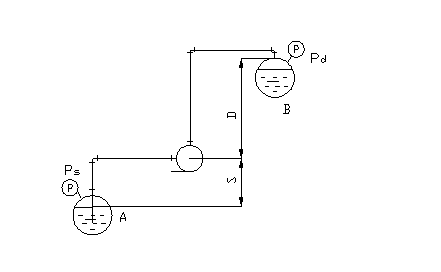

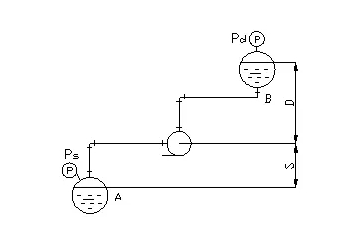

　　一般管網如下圖所示：

　　D——排出幾何高度，m;

　　取值：高于泵入口中心線：為正;低于泵入口中心線：為負;

　　S——吸入幾何高度，m;

　　取值：高于泵入口中心線：為負;低于泵入口中心線：為正;

　　Pd、Ps——容器內操作壓力，m液柱(表壓);

　　取值：以表壓正負為準

　　Hf1——直管阻力損失，m液柱;

　　Hf2——管件阻力損失，m液柱;

　　Hf3——進出口局部阻力損失，m液柱;

　　h ——泵的揚程，m液柱

　　h=D+S+hf1+hf2+h3+Pd-Ps

　　h= D-S+hf1+hf2+hf3+Pd-Ps

　　h= D+S+hf1+hf2+hf3+Pd-Ps

　　計算式中各參數符號的意義

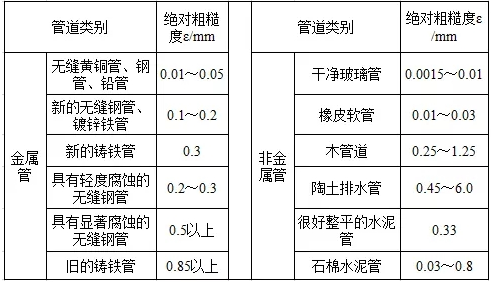

　　某些工業管材的ε約值見下表

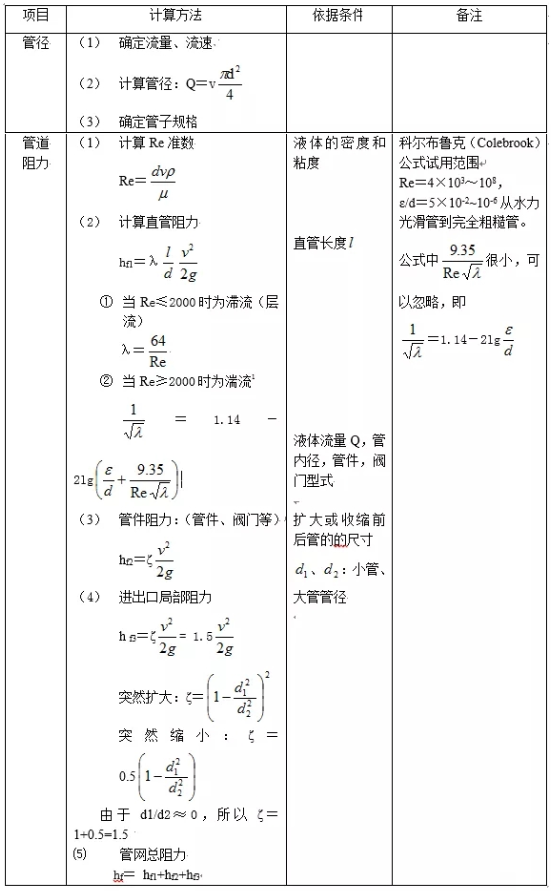

　　管網局部阻力計算

　　常用管件和閥件底局部阻力系數ζ

　　以上內容由上海沈泉泵閥有限公司為大家提供，希望能夠幫助到大家。如果還想了解或者購買相關的泵類產品，可以與我們的站內客服進行聯系。
