　　廠家告訴你離心泵流量常見的幾種調節方式

　　離心泵應用廣泛，幾乎遍布各行各業。這主要是由于以下5點特性:

　　a.結構牢固

　　b.設計相對簡單

　　c.低成本制造

　　d.工作狀態“友好”

　　e.良好的可調性

　　為了滿足不同系統、不同工況的需求，離心泵會涉及到性能(流量)的調節。所以今天上海沈泉離心泵廠家就為大家簡單的介紹一下幾種較常見的流量調節方式，下面就請大家跟著小編一起來看看吧。

　　離心泵的工作原理:

　　通過葉輪的高速旋轉，由葉片撥動液體旋轉，使液體產生離心力，離心力使液體產生動能和壓能，實現機械能向液壓能的轉化。

　　基于驅動速度恒定的假設，可以通過出口節流閥的調節，簡單地實現不同的流量。

　　不同轉速下，離心泵允許的工作范圍如(圖1) 泵特性曲線所示。

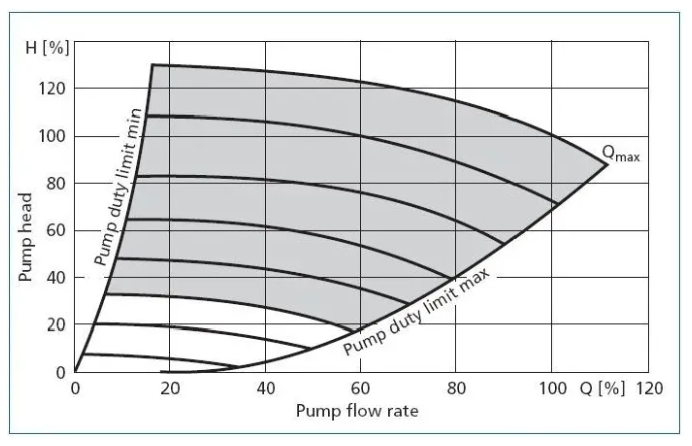

　　圖1 - 不同轉速下離心泵允許的典型工作范圍

　　一、通過節流調節流量:

　　通過增加系統阻力-節流-為了使Z終的系統特性曲線更為陡峭。在恒定的泵轉速下，泵特性曲線上的工作點向低流量方向偏移。因此，泵產生的壓力(揚程)高于系統所需的壓力。由此產生的多余的揚程在節流中分解，以產生壓降。見圖2和圖3。

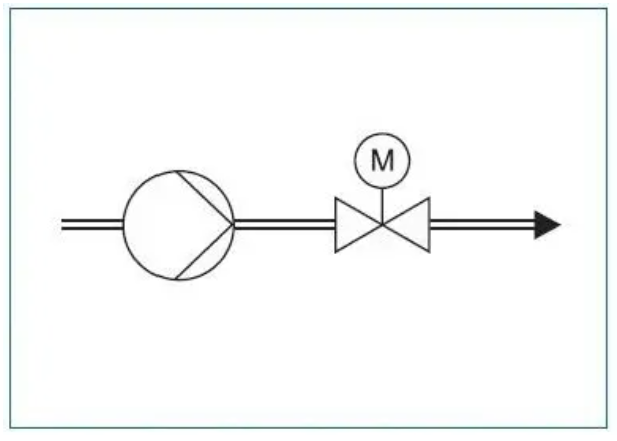

　　圖2 - 節流調節

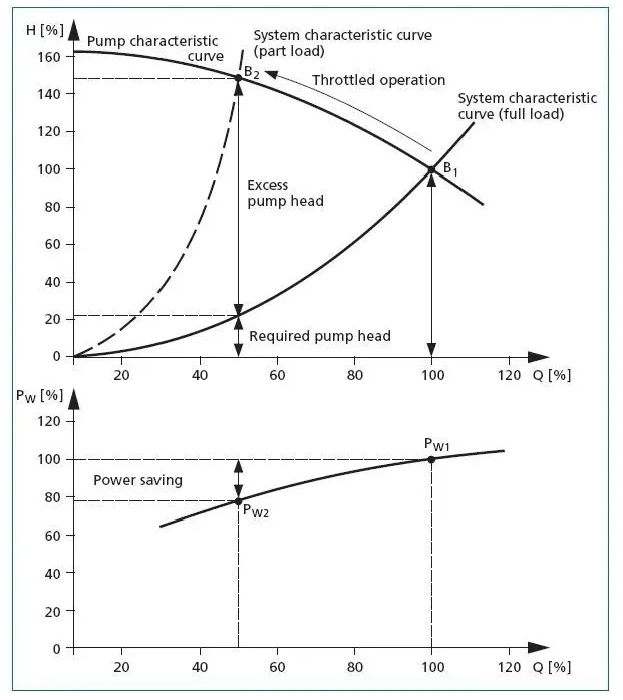

　　圖3 - 通過節流調節的泵特性曲線

　　總結：

　　- 可以降低控制成本

　　- 在滿負荷運行時具有優勢

　　- 適用于運行周期短的應用

　　- 非常適合平坦的泵特性曲線

　　- 泵壓力偏高，尤其是在泵特性曲線陡峭的情況下

　　- 部分負載運行時泵效率低

　　- 部分負載運行時低功耗

　　- 多余揚程高時，可能控制不便

　　- 需提供節流閥

　　- 高度節流時，存在流動噪音高的危險

　　二、通過旁通管路調節流量:

　　旁通管路與泵并聯布置。因此，泵流量被分為流入系統的有用的流量和直接或間接返回泵入口側的旁通流量。 (見圖4)。通過控制閥改變旁通流量或旁通管路特性曲線從而改變有用的流量。泵本身在幾乎相同的工作點運行，即在系統設計點,滿負荷運行。

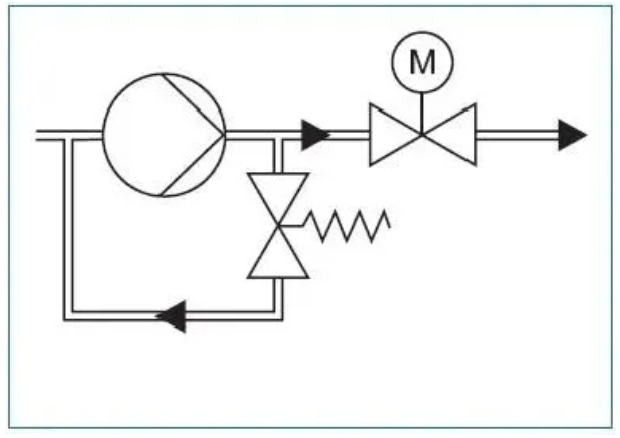

　　圖4 - 旁通管路調節

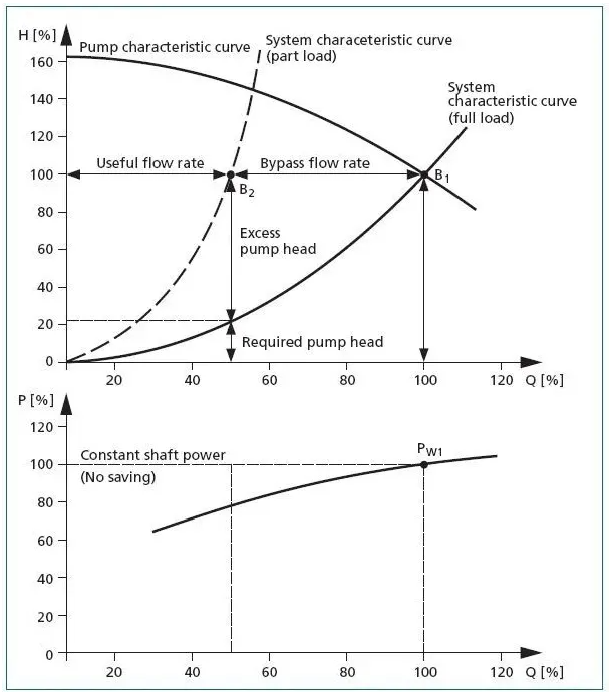

　　圖5 - 通過旁通管路調節的泵特性曲線

　　總結：

　　- 即使在部分負荷運行時也不會增加揚程

　　- 與節流相反，當流量被調節時，泵的壓力保持不變

　　- 適用于低揚程、高流量的工況

　　- 非常適合滿負荷運行

　　- 施工成本增加(旁路)

　　- 部分負載運行時功耗沒有降低

　　- 部分負載運行時仍然存在多余的揚程

　　- 這種流量調節方法在能源使用方面不經濟

　　三、通過泵的并聯運行調節流量:

　　如果泵如圖6所示并聯連接運行，則其總流量為各泵流量之和。并聯特性曲線是通過將相同揚程的流量相加而得到的。

　　在工程實踐中，應該考慮到隨著流量的增加，系統阻力也會增加，因此,并聯運行中的實際工作點也位于這一較高的壓力水平。結果，流量的增加小于Z初的預期。

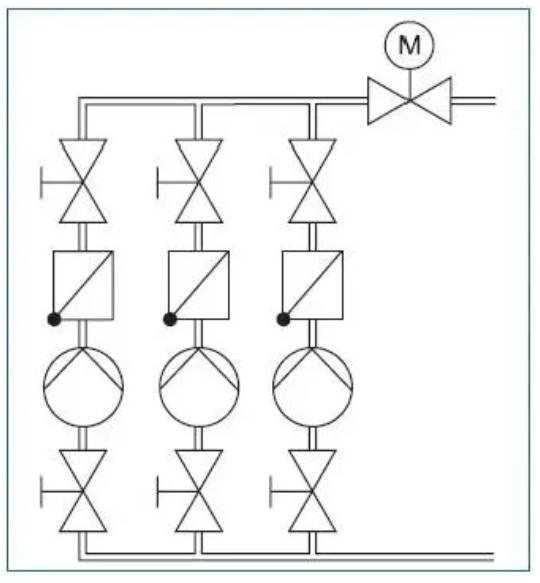

　　圖6 - 泵并聯調節

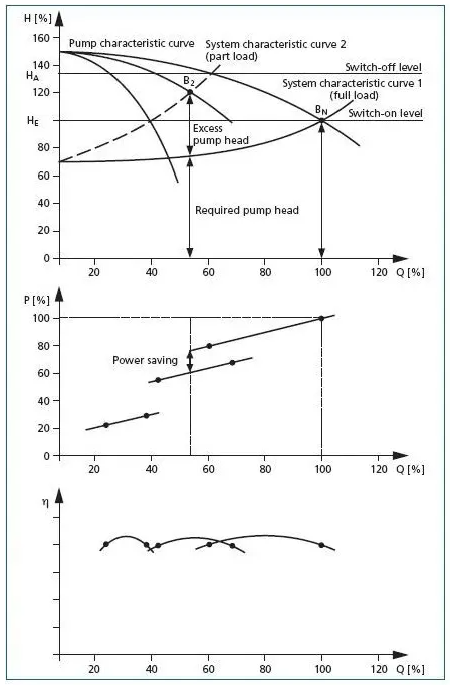

　　圖7 - 泵并聯運行特性曲線

　　總結：

　　- 非常適合具有高靜壓頭的平坦系統特性曲線

　　- 對部分負荷有很好的適應性

　　- 系統效率高

　　- 運行的低控制成本

　　- 由于具有多臺泵(冗余)而具有高運行可靠性

　　- 施工成本增加(管道、閥門、泵、空間要求)

　　- 在不利的系統設計中，開關頻率高

　　- 進口壓力波動過大時會出現問題

　　四、通過轉速的改變來調節流量:

　　與前幾節中提到的流量調節不同，連續轉速的調節允許通過改變泵特性曲線來連續修改泵的輸出以滿足系統要求。如果流量線性增加，系統阻力( 管道特性曲線)呈二次方增加。離心泵的工作方式類似，在流量線性增加和轉速線性增加的情況下，所產生的揚程也呈二次方增加。由于這種關系，即使是相對較小的轉速變化也涵蓋了很寬的工作范圍。根據相似定律，以下關系適用于離心泵(見圖8) :

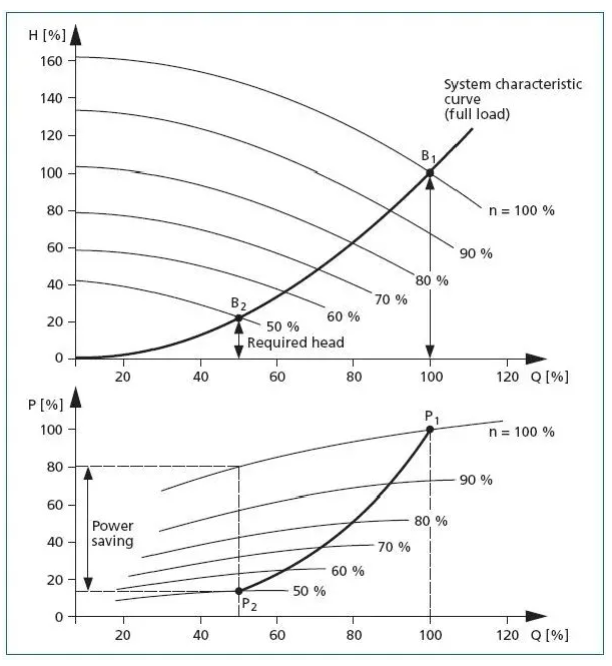

　　圖8 - 不同轉速下泵的特性曲線

　　在工程實踐中，經常會發現(運行中)存在損耗需要可變節流或綜合調節的系統。連續泵轉速調節的任務是以盡可能低的轉速(=成本)滿足當前系統的需求。

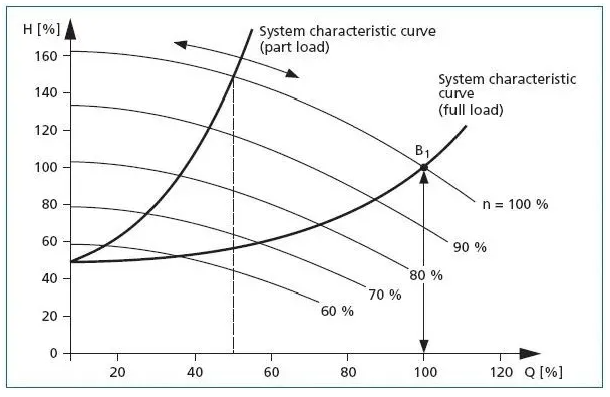

　　圖9 - 變速泵在不同系統特性曲線下的運行

　　總結：

　　- 避免過壓

　　- 通過變頻器軟啟動泵

　　- 保護(減少磨損)機械部件

　　- 節能

　　- 由于起動電流減少，電網負荷較低

　　- 生命周期成本下降

　　- 控制費用較高

　　五、并聯運行與變速運行相結合的流量調節:

　　將流量分成多臺泵提供、用于需求大幅波動且必須滿足以下要求的所有應用中:

　　- 功耗Z小化

　　- 降低系統成本

　　- 符合Z小泵流量

　　泵的輸出與系統需求的DY次近似調整 ，通過并聯運行進行。

　　然后，通過- -臺或多臺離心泵的無G變速調節(微調)來實現的。

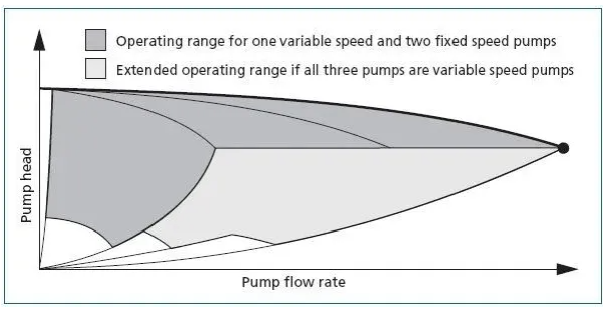

　　圖10 - 并聯+變速運行特性曲線

　　這種調節方式具有調節范圍寬、開關頻率低、節能等優點，在能源行業(如給水泵等)應用比較普遍，在此不再贅述。
