臥式多級離心泵型號一覽表及結構圖

　　臥式多級離心泵由于具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。故常被用來輸送清水或物理化學性質類似于水的其他液體。而用戶若能清晰的了解臥式多級離心泵型號一覽表及結構圖，那么就能根據自身工程所需要挑選出一款優秀的機泵，為此上海沈泉管道離心泵廠家就為大家整理出了以下內容。

　　臥式多級泵型號有D、DM、DF、DY、DG、TSWA型泵系臥式、單吸多級、分段式離心泵。為此，廠家就以其中的TSWA型臥式多級離心泵來為大家講解。

　　TSWA型臥式多級離心泵概述：

　　臥式多級離心泵系列臥式、單吸多級、分段式結構，是新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行家B/T1051-93《多級離心泵型式與基本參數》標準。

　　TSWA型臥式多級離心泵技術參數：

　　流量：18-155m3/h，揚程：18-270m，功率：2.2-180kw，轉速：1450r/min，口徑：φ50-φ150，溫度范圍：0-+80℃，工作壓力：≤3.0Mpa。

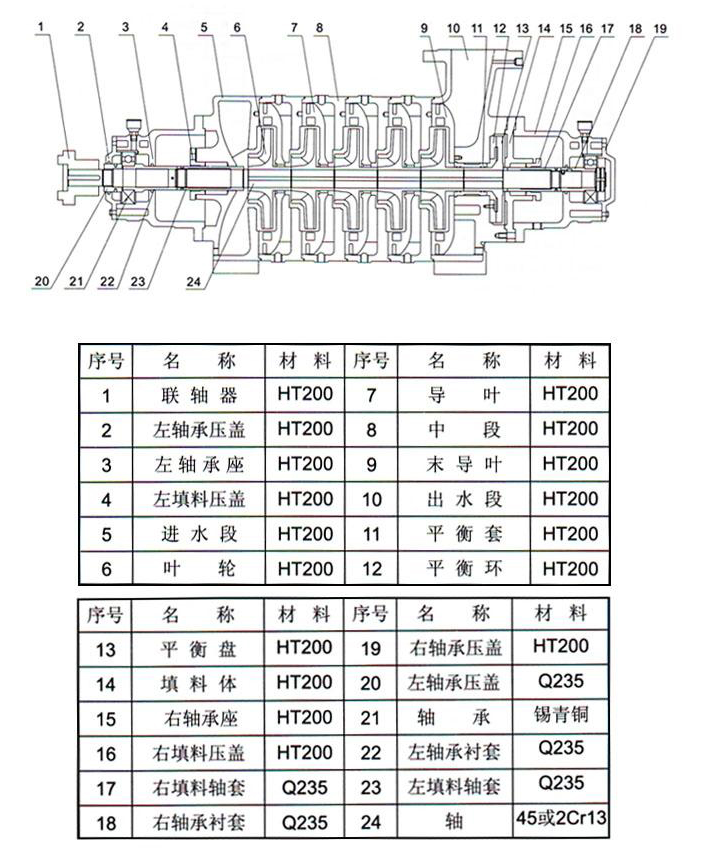

　　臥式多級離心泵結構圖：

　　臥式多級離心泵結構說明：

　　本型泵為單吸多級節段式結構.其吸入口為水平方向.吐出口為垂直向上布置.設有50、70、100、125 150等五種口徑.用戶可根據流量、揚程的需求選擇不同口徑.和級數的泵來得到滿足。

　　本型泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理。

　　泵的轉子部件由中碳鋼軸、銹鐵葉輪、平衝盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪更好的動靜平衝及平衡盤的水力平衝作用.使得泵運行起來十分平穩.且矂聲低、振動小。

　　進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封.為防止液體從兩端主軸泄漏.設軟填料軸封.同時在軸上裝有橡膠擋水圈、0型橡膠密封圈，以防水進入軸套腔內。

　　為防止中段和導葉磨損.特設葉輪密封壞及導葉套等易損零件.當葉輪與這些易損件之間的間隙超過規定值時應予以更換。

　　泵與電動機同時裝在公用的銹鐵底座上.其扭矩通過彈性眹軸器來傳遞。
