CQB-F氟塑料磁力離心泵的工作原理及結構圖詳解

　　今天上海沈泉磁力泵廠家為大家講解的是關于氟塑料磁力離心泵的工作原理及結構圖詳解，希望大家能夠喜歡，現在就請大家跟著小編一起來看看下面的內容吧。

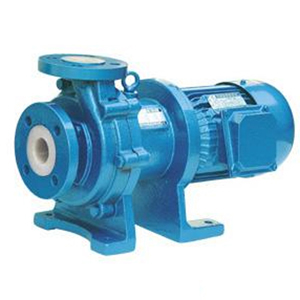

　　CQB-F氟塑料磁力離心泵概述：

　　CQB-F型系列氟塑料磁力泵，通過引進技術及吸收、轉化和自我開發的新產品，該泵采用聚偏二氟乙烯制造;該材料是目前世界上Z優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣、耐腐蝕性能強、機械強度高，不老化、無毒素分解等優點。該系列泵基本參數及技術性能符合家B/T7742-95《小型磁力傳動離心泵》標準要求。可廣泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。

　　CQB-F氟塑料磁力離心泵的工作原理：

　　氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。要害部件磁力傳動器由外磁轉子、內磁轉子及不導磁的阻隔套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，完成動力的無觸摸傳遞，將動密封轉化為靜密封。因?yàn)楸幂S、內磁轉子被泵體、阻隔套完全關閉，然后徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質經過泵密封走漏的安全隱患，有力地切實堅持了職工的身心健康和安全生產。

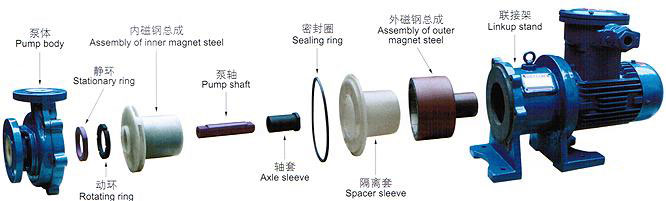

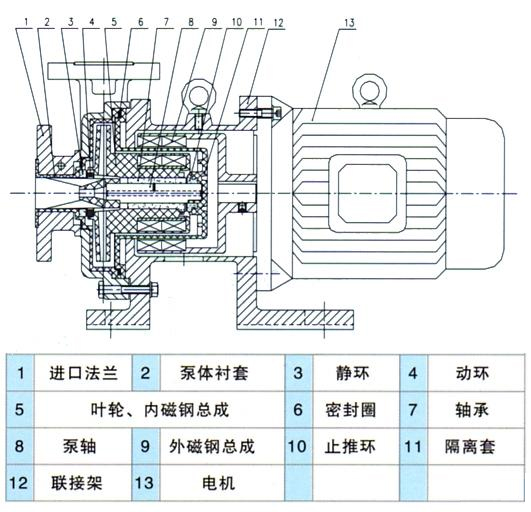

　　CQB-F氟塑料磁力離心泵結構圖詳解：

　　1、進口法蘭2、泵體襯套3、靜環4、動環5、葉輪、內磁鋼總成6、密封圈7、軸承8、泵軸9、外磁鋼總成10、止推環11、隔離套12、聯接架13、電機

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭Ｈ羰谴蠹矣幸赓徺I相關泵類產品，可通過站內客服聯系廠家購買。

本文參考資料來源： 中國泵閥網 泵閥商務網 中國知網
