單級雙吸離心泵的工作原理及結構圖

　　單級雙吸式離心泵又稱單級雙吸式中開泵，與其他泵相比較的話Z明顯的特征是兩個吸液口，所以這種泵通常流量很大。

　　對于這么優秀的泵，上海沈泉離心泵廠家覺得大家也應該了解下它的工作原理和它的結構是怎么樣的，這樣對于大家在日后的使用中也能方便不少，現在就請大家跟著小編一起來看看下面的內容吧。

　　單級雙吸離心泵的工作原理：

　　簡單來說：入口液體同時進入葉輪中心區域，高速旋轉的葉輪在離心力的作用將液體甩出，葉輪中心就形成低壓區，入口液體在大氣壓作用下，源源不斷的流向低壓區，即進入葉輪中心后又被甩出的循環過程。

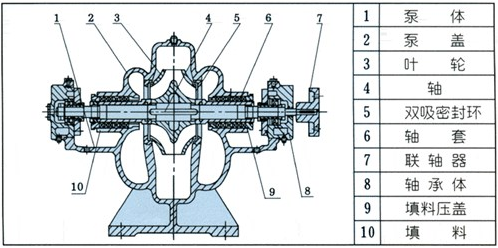

　　單級雙吸離心泵的結構圖：

　　相關的零部件：軸、葉輪、卡環、密封環、機械密封軸套、密封體、機械密封、密封壓蓋、擋水圈、軸套、軸承體、軸承擋圈、止退墊圈、泵蓋、楗、銷子、軸承油封等部件。

　　單級雙吸式離心泵的拆裝工藝流程：

　　1.拆卸工藝：拆聯軸器護殼 → 拆連接螺釘 → 拆控制油管 → 拆水泵上蓋螺釘 → 吊離上蓋→ 拆兩端軸座螺釘→ 葉輪軸離機座 → 拆聯軸器泵聯 → 拆鍵→ 拆卡環 → 拆軸承體 → 拆軸承套筒 → 拆擋水圈 → 拆密封壓蓋 → 拆機械密封 → 拆機械密封軸套 → 拆密封環 → 拆定位環 → 拆卡環 → 拆葉輪 → 拆卡環 → 拆鍵

　　2.裝配工藝：軸鍵 → 葉輪 → 卡環 → 定位環 → 密封環 → 機械密封軸套 → 機械密封 → 密封壓蓋 → 擋水圈 → 軸承套筒 → 軸承體 → 卡環 → 鍵 → 聯軸器泵聯 → 葉輪軸入機座 → 兩端軸座 → 上蓋 → 聯軸器護殼 → 控制油管

　　單級雙吸離心泵的優勢特點：

　　1、結構緊湊外形美觀，穩定性好，便于安裝。

　　2、運行平穩優化設計的雙吸葉輪使軸向力減小到Z低限度，且有優異水力性能的葉型，離心泵泵殼內表面及葉輪表面具有抗汽蝕性能。

　　3、軸承選用SKF及NSK軸承保證運行平穩，噪音低，使用壽命長。

　　4、軸封選用機械密封或填料密封。能保證8000小時運行無泄漏。

　　5、離心泵安裝形式裝配時不需調整，可根據現場使用條件。分立式或臥式安裝。

　　6、加裝自吸裝置，可實現自動吸水，即不需安裝底閥，不需真空泵，不需倒灌，離心泵可以啟動。

　　好了，以上內容由上海沈泉泵閥制造有限公司為大家提供，希望能夠?qū)Υ蠹矣兴鶐椭Ｈ舸蠹疫€想了解更多相關泵類知識，可持續關注本站，沈泉將會為大家時時更新更新相關泵類知識內容。
