「管道泵」立式管道泵和臥式管道泵的區別及如何正確選型精選

　　很多用戶在管道離心泵選型時經常會問的問題，除了基本的流量、揚程，適用材質等以外，Z多的還是問各個管道離心泵廠立式管道泵及臥式管道泵的區別和我該如何選擇哪種類型呢?下面我們來做下講解，好讓你明白以后用到時該如何作出正常的選擇。

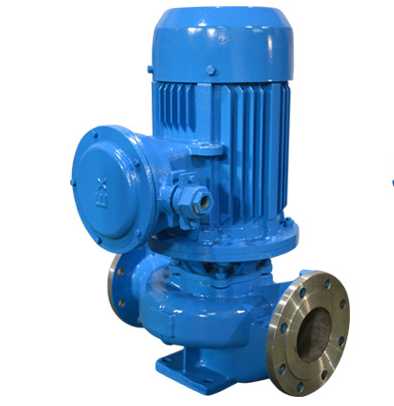

　　一、立式管道泵的基本原理

　　立式管道泵為立式結構，其進出口口徑相同，且位于統一水平線上，象閥門一樣安裝于管路之中，占地面積小，建筑投入低，加上防雨罩等防護裝置則可置于戶外露天使用。

　　立式管道離心泵葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。

　　立式管道泵軸封采用機械密封，機械材質多樣，密封面硬質合金材質、石墨、陶瓷及碳化硅等耐磨密封面，橡膠部分可選有丁腈橡膠、氟橡膠、四氟橡膠及硅橡膠等，可選配置組合豐富，滿足不同使用環境的各種需求，選擇合適的機械密封材質能有效地增長機械密封的使用壽命。

　　立式管道泵安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。

　　立式管道離心泵可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。

　　立式管道泵可根據管路布置的要求采用泵的豎式和橫式安裝。

　　二、立式管道泵的工作原理

　　在管道泵使用時提前在泵內充滿液體，葉輪旋轉產生離心力，葉輪槽道中的液體在離心力的作用下甩向外圍，流進泵殼，使葉輪中心形成真空，液體就在大氣壓力的作用下，由進口管路流人葉輪。這樣液體就不斷地被吸人和打出。在葉輪里獲得能量的液體流出葉輪時具有較大的動能，這些液體在螺旋形泵殼中被收集起來，并在后面的擴散管內把動能變成壓力能。

　　立式管道泵是利用葉輪旋轉而使水發生離心運動來工作的。水泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水發生離心運動，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的出口管路。

　　立式管道泵相比較于臥式臥式管道泵有安裝簡單，占地空間小等優點，兩者性能相差不大，但是在接觸一些大功率的管道泵時候，立式管道泵的大功率電機就成為一種隱患，對于泵軸以及泵體等負重很大，臥式管道泵則無需擔憂，因為承重位置在于底座上面。

　　三、立式管道泵產品特點

　　立式管道泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。單G管道泵葉輪直接安裝在電機的加長軸上，軸向尺寸短、泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。立式單G管道泵安裝檢修方便面，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。可根據管路布置的要求采用泵的豎式和橫式安裝。 管道泵選型流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。

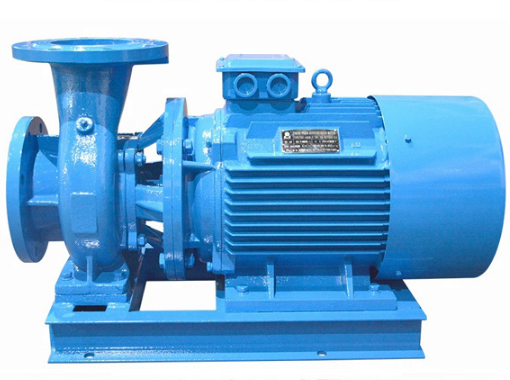

　　四、臥式管道泵的特點

　　1、臥式管道離心泵運行平穩：泵軸的絕對同心度葉輪優異的動靜平衡，保證平穩運行，絕無振動。

　　2、臥式管道泵滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

　　3、臥式管道泵噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲。

　　4、臥式管道離心泵故障率低：結構簡單合理，關鍵部分采用GJYL品質配套，整機無故障工作時間大大提高。

　　5、臥式管道泵維修方便：更換密封、軸承、簡易方便。

　　6、臥式管道泵占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

　　通過以上講解和比較相信你應該能大致了解立式管道泵和臥式管道泵兩者之間的區別了，如需要進一步了解立式管道離心泵的選型，可致電我公司，我們有專業的工程師團隊為你解答問題。
