ISW臥式管道離心泵和IS臥式清水離心泵的從外觀和結構上Z明顯的區別在于一個是有帶有聯軸器的傳統離心泵，而ISW臥式管道泵是在IS臥式離心泵的基礎上取消了中間聯軸器，采用電機和泵同軸，其好處是結構簡單，配件較少，維護方便，同時也提高了軸傳輸效率，是不可多得替代產品。

　　在介紹兩者之間的區別前，我們先來了解下IS型臥式離心泵的構成和其特點。

　　IS型臥式單級單吸清水離心泵I是上海沈泉技術人員結合G內外技術設計的一種臥式離心泵產品。優點有：全系水力系性能布局，檢修方便，用戶使用范圍廣;效率達到GJ平均性能。

　　1、IS型單級單吸臥式離心泵根據GJ標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承等配件組成。

　　2、IS型單級單吸臥式離心泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

　　3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。

　　4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

　　5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

　　6、IS型單級單吸臥式離心泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。

　　7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

　　那么ISW型臥式管道離心泵跟IS臥式清水泵的具體區別在哪呢?

　　其實兩者的差異并不大，兩種臥式管道離心泵區別就在于安裝結構和形式的不同。S先，安裝的位置的不同，由于ISW型臥式管道離心泵的泵軸較IS型短，所以傳動效率要比IS型號高。但是在維修方面，IS型由于在結構上泵軸間隙大，方便維修。

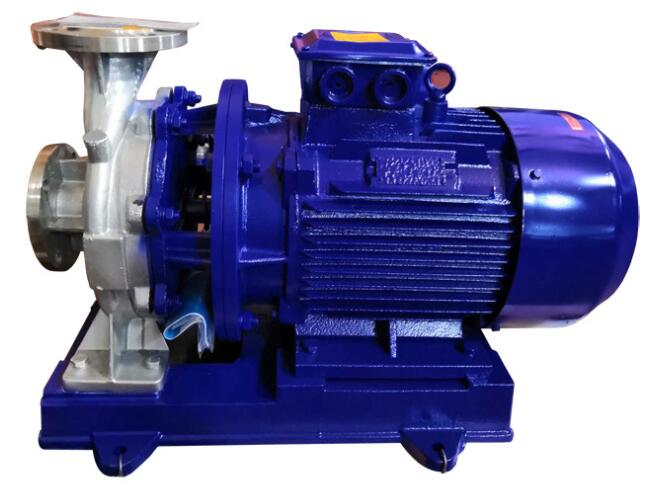

　　ISW型臥式管道離心泵用途：

　　1、ISW型臥式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。

　　2、 ISWR型熱水(高溫)管道泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。

　　3、 ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。

　　4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

　　IS臥式清水泵用途：

　　IS型泵可分為IS臥式清水離心泵和IH臥式化工離心泵。

　　IS臥式清水離心泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

　　IH臥式化工離心泵用于供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。

　　相信通過以上的了解你已經了解到兩種離心泵的區別了，具體離心泵性能參數選型，可致電上海沈泉泵閥，為你選擇具體型號。
